适用范围：
TEXSEE300U 系列智能在线监测终端通过对用电系统和设备的可靠性实时监控，使得电气设备信息得以有序 呈现，规范管理流程，从而降低停电损失和提高一次成套设备自身的寿命。基于一系列一次设备在线监测 传感器，掌握温度、局部放电、机械动作时长趋势及报警，实现对一次电气设备在机械特性、导电特性、 绝缘特性等方面风险的预知和设备寿命预测，并提供最优解决方案的依据。
TEXSEE300U 系列终端满足配电400V电压等级应用，可提供智能可靠的测、控、计、监及可视化输出、开关 故障定位诊断、状态评价等功能，实时监测开关柜的工作情况和健康状态。通过闭环式的运维过程管理， 确保故障及风险的及时排除。本系列产品助力实现配电系统的无人值守和智能管理，显著提高设备和系统 的可靠性和经济性，充分体验数字化运维的精准、高效。适用于电网、厂矿企业变电站智能化监控系统。
特点：
监测模块与一次设备实现一二次融合的一体化设计
多间隔开关柜可共用监控屏
功能模块实现自由可扩容性。不需要更换现场设备即可实现功能扩展等需求
提供一体化解决方案依据。满足400V开关成套设备的生命周期管理及运维数据要求，为设备运维大数据提 供数据及策略支持
免维护设计，核心单元具有完善的自检功能，发现异常时及时告警
1个标准RS485通讯接口，采用Modbus RTU 通讯规约
兼容视频监控，积极参与开关控制策略
整机静态功耗小于5W。
高抗干扰性能机箱设计。
主要参数和技术指标：

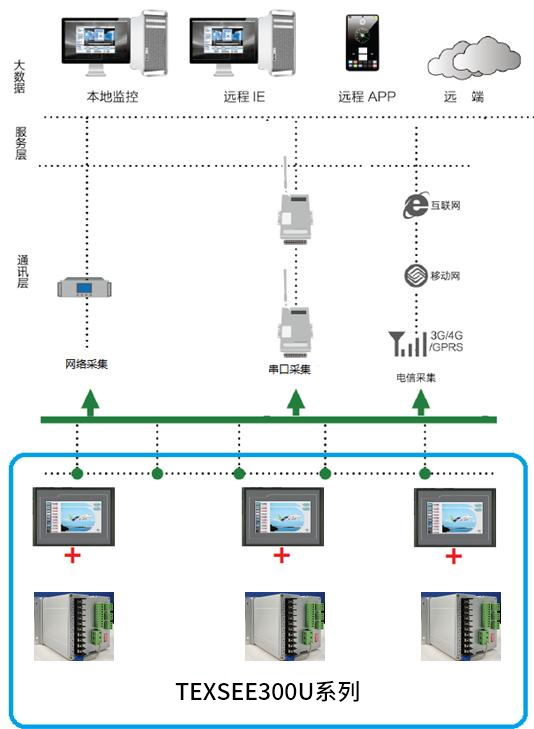

TEXSEE300U 系列智能在线监测终端由显示屏和智能终端设备两部分共同组成。采用分体设计优化了现场柜 体安装布局的空间。显示屏就地安装于配电柜柜仪表室面板，可展示系统一次图（本柜）、模拟量数据、 开关量数据、事件数据、报表数据、管理操作人员、开关操作状态数据等。由于显示屏采用组态设计可以 满足项目个性化需求定制，运维期间数据显示内容调整可以在显示屏侧逐步调整，不会对智能终端产生断 电维护的影响。

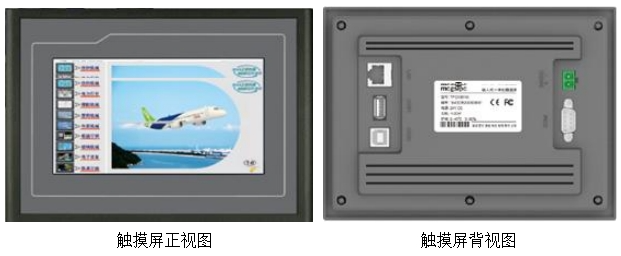

显示屏技术参数
序号 | 主要参数 | 功能 | 应用 |
1. |
显示屏幕 |
机械参数 | 整体尺寸：274 * 193 * 42.7mm 开孔尺寸：261 * 180（mm） 安装方式：嵌入式安装 防护等级：IP65（前面板） |
电气参数 | 操作方式：触摸屏 屏幕尺寸：10.1 ”液晶屏 分辨率：1024 * 600 | ||
2. | 工作电源 | 输入 | DC24V（20V～28V） |
功耗 | ≤7W | ||
3. | 通信口 | RS485 串口 | 用于智能终端通信 |
网口 | 10M/100M，视频摄像头标准接口 | ||
4. |
正常工作大气参 数 | 工作温度 | -10℃~+60℃ |
存储温度 | -20℃~+70℃ | ||
相对湿度 | 5％～95% | ||
大气压力 | 80kPa～110kPa（相对海拔高度 2000m 以下） | ||
5. |
电磁兼容 | 群脉冲 | GB/T17626.4 电磁兼容试验和测量技术 电快速 瞬变脉冲群抗扰度试验。试验等级 3 级，2kV。 |
浪涌 | GB/T17626.5 电磁兼容 试验和测量技术 浪涌 （冲击）抗扰度试验。试验等级 3 级，2kV。 | ||
静电 | GB/T17626.2。 电磁兼容试验和测量技术静电放电抗扰度试验。试验等级 3 级，接触放电 6kV。 | ||
电源跌落 | 电压暂将：40%～70%/10ms 短时中断：0%/10ms 电压变化：80%～120%/1s | ||
6. | 安规 | 绝缘电阻 | ≥5MΩ |
工频耐压 | 500V， ≤20mA |

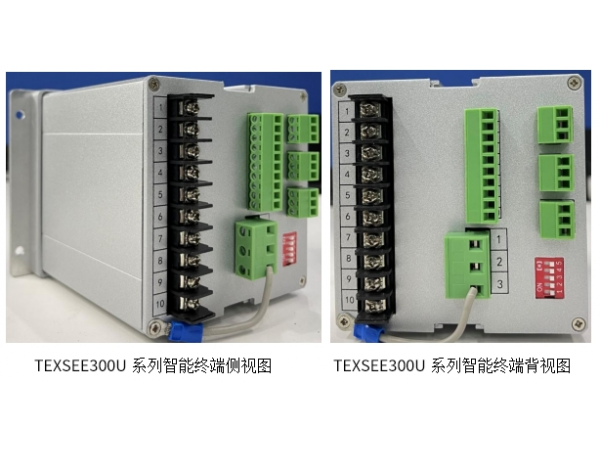

智能终端技术参数
序号 | 主要参数 | 功能 | 应用 |
1. | 工作电源 | 输入 | AC/DC85～265V(AC 工频：50Hz） |
2. | 功耗 | 正常运行≤5W | |
3. |
测量电流输入 | 额定值 In | 5A/1A |
4. | 测量范围 | 0.03In ～1.2In | |
5. | 功耗 | 不大于 0.5VA | |
6. |
测量电压输入 | 额定值 Un | 57.7/100V |
7. | 测量范围 | 0.3Un～1.2Un | |
8. | 功耗 | 不大于 0.5VA | |
9. |
电参量误差 | 测量电流 | 不大于 0.2% |
10. | 测量电压 | 不大于 0.2% | |
11. | 测量频率 | 0.02Hz | |
12. | 功率 | 0.5% | |
13. | 温度监测 | 测量范围 | -40℃~+85℃ |
14. | 误差 | ±0.1℃ | |
15. | 开关量输入 | 通道数 | 4 路 |
16. | 输入方式 | 空接点，注意：无源输入 |
智能终端绝缘性能
绝缘电阻
在正常试验大气条件下，装置的带电电路部分和非带电金属及外壳之间， 以及电气无联系的各电路之间，用开路电压 500V 的兆欧表测量绝缘电阻值，应不小于下表中的规定值。
额定绝缘电压 Ui(V) | 绝缘电阻要求 MΩ |
直流电源-地 | ≥50 |
交流回路-地 | ≥50 |
开出回路-地 | ≥50 |
开入回路-地 | ≥50 |
各回路之间 | ≥50 |
介质强度
在正常试验大气条件下，装置能承受频率为 50Hz ，历时 1min 的工频耐压试验而无击穿闪络及元器件损坏现象，试验电压值见下表。
被试电路 | 试验电压(V) |
直流电源-地 | 2000 |
交流回路-地 | 2000 |
开出回路-地 | 2000 |
开入回路-地 | 500 |
各回路之间 | 2000 |
冲击电压
在正常试验大气条件下，装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之 间，能承受(1.2/50) μs 的标准雷电波的短时冲击电压试验，开路试验电压 5kV ，无绝缘损坏。
装置的开入量回路对地，能承受(1.2/50) μs 的标准雷电波的短时冲击电压试验，开路试验电压 1kV， 无绝缘损坏。
2.4 智能终端电磁兼容
序号 | 试验项目 | 实验依据 |
1. | 群脉冲 | GB/T17626.4 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试 验。试验等级 3 级，2kV。 |
2. | 浪涌 | GB/T17626.5 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验。 试验等级 3 级，2kV。 |
3. | 静电 | GB/T17626.2。电磁兼容 试验和测量技术 静电放电抗扰度试验。试验 等级 3 级，接触放电 6kV。 |
4. | 电源跌落 | 电压暂将：40%～70%/10ms 短时中断：0%/10ms 电压变化：80%～120%/1s |
2.5.机械性能
序号 | 试验项目 | 实验结果 |
1. | 振动 | 满足GB/T 11287-2000中3.2.1规定的振动响应试验，3.2.2规定的振动 耐久试验 |
2. | 冲击 | 满足GB/T 14537-1993中4.2.1规定的冲击响应试验，4.2.2规定的冲击 耐久试验 |
3. | 碰撞 | 满足GB/T 14537-1993中4.3规定的冲击碰撞试验 |
