适用范围：
TEXSEE300 系列智能在线监测终端通过对用电系统和设备的可靠性实时监控，使得电气设备信息得以有序 呈现，规范管理流程，从而降低停电损失和提高一次成套设备自身的寿命。基于一系列一次设备在线监测 传感器，掌握温度、局部放电、机械动作时长趋势及报警，实现对一次电气设备在机械特性、导电特性、绝缘特性等方面风险的预知和设备寿命预测，并提供最优解决方案的依据。
TEXSEE300 系列产品满足35kV及以下电压等级应用，可提供智能可靠的测、控、计、监及可视化输出、开 关故障定位诊断、状态评价等功能，实时监测开关柜的工作情况和健康状态。闭环式的运维过程管理，确 保故障及风险的及时排除。本系列产品助力实现配电系统的无人值守和智能管理，显著提高设备和系统的可靠性和经济性，充分体验数字化运维的精准、高效。适用于电网、厂矿企业变电站智能化监控系统。
特点
监测模块与一次设备实现一二次融合的一体化设计
多间隔开关柜可共用监控屏
功能模块实现自由可扩容性。不需要更换现场设备即可实现功能扩展等需求
提供一体化解决方案依据。满足35kV及以下开关成套设备的生命周期管理及运维数据要求，为设备运维大 数据提供数据及策略支持
免维护设计，核心单元具有完善的自检功能，发现异常时及时告警
1个标准RS485通讯接口，采用Modbus RTU 通讯规约
1路以太网通讯采用IEC60870-5-104通讯规约，可以独立与云平台进行数据交换
兼容视频监控，积极参与开关控制策略
整机静态功耗小于5W。
高抗干扰性能机箱设计。
主要参数和技术指标

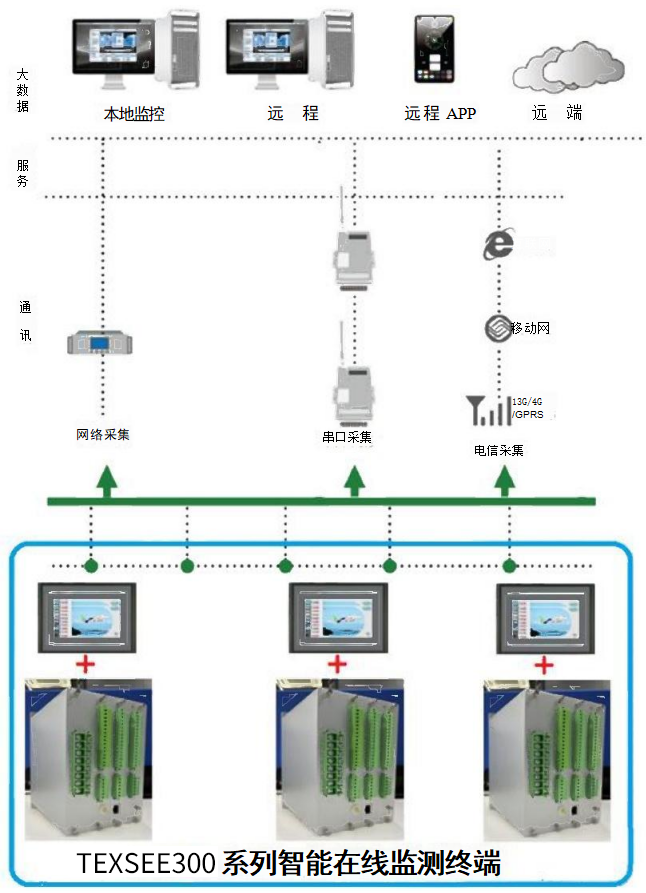

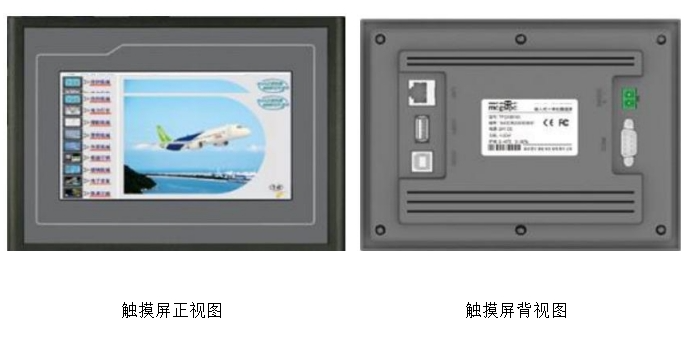

TEXSEE300 系列智能在线监测终端由显示屏和智能终端设备两部分共同组成。采用分体设计优化了现场柜 体安装布局的空间。显示屏就地安装于高压开关柜(智能柜)仪表室面板，可展示系统一次图(本柜)、 模拟量数据、开关量数据、事件数据、报表数据、管理操作人员、开关操作状态数据等。由于显示屏采用 组态设计可以满足项目个性化需求定制，运维期间数据显示内容调整可以在显示屏侧逐步调整，不会对智能终端产生断电维护的影响。
显示屏技术参数
序号 | 主要参数 | 功能 | 应用 |
1. | 显示屏幕 |
机械参数 | 整体尺寸：274 * 193 * 42.7mm 开孔尺寸：261 * 180（mm） 安装方式：嵌入式安装 防护等级：IP65（前面板） |
电气参数 | 操作方式：触摸屏 屏幕尺寸：10.1 ”液晶屏 分辨率：1024 * 600 | ||
2. | 工作电源 | 输入 | DC24V（20V～28V） |
功耗 | ≤7W | ||
3. | 通信口 | RS485 串口 | 用于智能终端通信 |
网口 | 10M/100M，视频摄像头标准接口 | ||
4. |
正常工作大气参 数 | 工作温度 | -10℃~+60℃ |
存储温度 | -20℃~+70℃ | ||
相对湿度 | 5％～95% | ||
大气压力 | 80kPa～110kPa（相对海拔高度 2000m 以下） | ||
5. |
电磁兼容 | 群脉冲 | GB/T17626.4 电磁兼容试验和测量技术 电快速 瞬变脉冲群抗扰度试验。试验等级 3 级，2kV。 |
浪涌 | GB/T17626.5 电磁兼容 试验和测量技术 浪涌 （冲击）抗扰度试验。试验等级 3 级，2kV。 | ||
静电 | GB/T17626.2。 电磁兼容试验和测量技术静电放电抗扰度试验。试验等级 3 级，接触放电 6kV。 | ||
电源跌落 | 电压暂将：40%～70%/10ms 短时中断：0%/10ms 电压变化：80%～120%/1s | ||
6. | 安规 | 绝缘电阻 | ≥5MΩ |
工频耐压 | 500V， ≤20mA |
智能终端技术参数
序号 | 主要参数 | 功能 | 应用 |
1. | 工作电源 | 输入 | AC/DC85～265V(AC 工频：50Hz） |
2. | 功耗 | 正常运行≤5W | |
3. |
测量电流输入 | 额定值 In | 5A/1A |
4. | 测量范围 | 0.03In ～1.2In | |
5. | 功耗 | 不大于 0.5VA | |
6. |
测量电压输入 | 额定值 Un | 57.7/100V |
7. | 测量范围 | 0.3Un～1.2Un | |
8. | 功耗 | 不大于 0.5VA | |
9. |
电参量误差 | 测量电流 | 不大于 0.2% |
10. | 测量电压 | 不大于 0.2% | |
11. | 测量频率 | 0.02Hz | |
12. | 功率 | 0.5% | |
13. | 温度监测 | 测量范围 | -40℃~+150℃ |
14. | 误差 | ±0.1℃ | |
15. | 局放监测 | 测量范围 | -10dB～+60dB |
16. | 误差 | ±1dB |
序号 | 主要参数 | 功能 | 应用 |
17. |
开关量输入 | 通道数 | 15 路 |
18. | 输入方式 | 空接点，需外供 DC24V 电源 | |
19. | 开关量电压 | DC24V | |
20. |
继电器输出 | 通道数 | 7 路 |
21. | 工作电压 | AC250V/5A | |
22. | 输出方式 | 无源接点 | |
23. | 隔离方式 | 光电隔离，隔离电压 2000V | |
24. |
485 通讯 | 通讯接口 | 6 路外部设备通信接入口和 1 路触摸屏通信口 |
25. | 隔离类型 | 光电隔离，带防雷功能 | |
26. | 波特率 | 4800bp s～57600bp s | |
27. | 通讯规约 | Modbus_RTU | |
28. | 以太网 | 网络参数 | 1 路以太网，10M/100M 自适应，IEC60870-5-104 |
29. |
正常工作大气参 数 | 工作温度 | -25℃~+55℃ |
30. | 存储温度 | -25℃~+70℃ | |
31. | 相对湿度 | 5％～95% | |
32. | 大气压力 | 80kPa～110kPa（相对海拔高度 2000m 以下） | |
33. | 机械参数 | 外形尺寸 | 222 * 205mm |
34. | 防护等级 | IP30 |
智能终端绝缘性能
绝缘电阻
在正常试验大气条件下，装置的带电电路部分和非带电金属及外壳之间， 以及电气无联系的各电路之
间，用开路电压 500V 的兆欧表测量绝缘电阻值，应不小于下表中的规定值。
被试电路 | 试验电压(V) |
直流电源-地 | 2000 |
交流回路-地 | 2000 |
开出回路-地 | 2000 |
开入回路-地 | 500 |
各回路之间 | 2000 |
介质强度
在正常试验大气条件下，装置能承受频率为 50Hz ，历时 1min 的工频耐压试验而无击穿闪络及元器件
损坏现象，试验电压值见下表。
装置的开入量回路对地，能承受(1.2/50) μs 的标准雷电波的短时冲击电压试验，开路试验电压 1kV， 无绝缘损坏。
智能终端电磁兼容
序号 | 试验项目 | 实验依据 | 试验结果 |
1. | 辐射电磁场骚扰 试验 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则A类要求 | 符合实验依据 要求 |
2. | 快速瞬变干抗试 验 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则B类要求 | 试验等级A级， 符合试验依据 要求 |
3. | 1MHz脉冲群干扰 试验 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则B类要求 | 符合实验依据 要求 |
4. | 静电放电试验 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则B类要求 | 符合实验依据 要求 |
5. | 慢速阻尼震荡波 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则B类要求 | 符合试验依据 要求 |
6. | 辐射射频电磁场 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则A类要求 | 符合试验依据 要求 |
7. | 浪涌（冲击）抗扰 度 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则B类要求 | 达到性能准则 A级，符合试验 依据要求 |
8. | 射频场感应的传 导骚扰度 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则A类要求 | 符合试验依据 要求 |
9. | 工频磁场抗扰度 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则A类要求 | 符合试验依据 要求。 |
10. | 脉冲磁场抗扰度 | 满足GB/T 17626.9－2011电磁兼容试验和测量技 术冲磁场抗扰度试验验收准则B类要求 | 符合试验依据 要求 |
11. | 直流电源电压突 降和电压中断影 响 | 满足GB/T 14598.26－2015量度继电器和保护装 置第26部分电磁兼容验收准则A类要求 | 符合试验依据 要求 |
12. | 阻尼震荡磁场 | 满足GB/T 17626. 10－1998电磁兼容试验和测量 技术阻尼震荡磁场抗扰度试验验收准则B类要求 | 符合试验依据 要求 |
机械性能
序号 | 试验项目 | 实验结果 |
1. | 振动 | 满足GB/T 11287-2000中3.2.1规定的振动响应试验，3.2.2规定的 振动耐久试验 |
2. | 冲击 | 满足GB/T 14537-1993中4.2.1规定的冲击响应试验，4.2.2规定的 冲击耐久试验 |
3. | 碰撞 | 满足GB/T 14537-1993中4.3规定的冲击碰撞试验 |
